Công nghệ SBR (Sequencing Batch Reactor – bể phản ứng sinh học theo mẻ) là công nghệ xử lý nước thải bằng bùn hoạt tính, trong đó phản ứng sinh học và lắng bùn diễn ra trong cùng một bể, luân phiên theo thời gian, thay vì tách ra nhiều bể nối tiếp như hệ bùn hoạt tính truyền thống.
Công nghệ SBR là gì?
SBR là viết tắt của Sequencing Batch Reactor, có thể hiểu là bể phản ứng sinh học theo mẻ. Đây là một dạng của quá trình xử lý nước thải bằng bùn hoạt tính, trong đó các công đoạn xử lý được thực hiện tuần tự trong cùng một bể.
Ở hệ bùn hoạt tính truyền thống, nước thải thường đi qua các công trình xử lý khác nhau theo dòng chảy liên tục. Trong khi đó, SBR tách các công đoạn xử lý theo thời gian thay vì theo không gian.

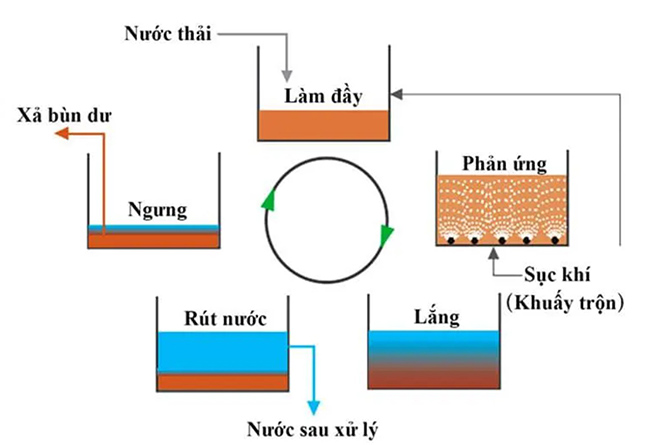

Một chu kỳ SBR đầy đủ gồm 5 pha: Làm đầy → Phản ứng → Lắng → Rút nước → Nghỉ.
Nhờ thay đổi điều kiện vận hành trong từng pha, cùng một bể có thể thực hiện các quá trình xử lý chất hữu cơ, Nitơ và Photpho.

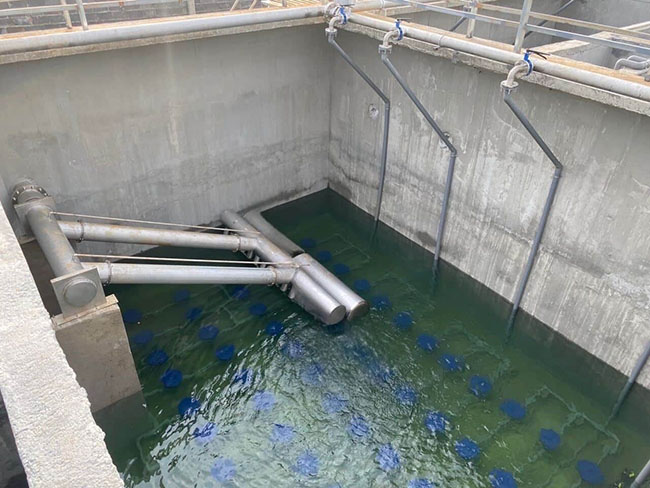

Cấu tạo của bể SBR
Một hệ thống SBR thường gồm các thành phần chính:
- Thân bể phản ứng: Nơi diễn ra các quá trình xử lý sinh học, lắng và rút nước.
- Hệ thống phân phối khí: Cung cấp oxy trong pha phản ứng hiếu khí.
- Máy khuấy chìm: Tạo điều kiện khuấy trộn trong giai đoạn không sục khí.
- Decanter: Rút lớp nước trong sau quá trình lắng.
- Bơm bùn dư: Thực hiện xả lượng bùn dư ra khỏi hệ thống.
- Hệ thống điều khiển PLC/SCADA: Lập trình chu kỳ, điều khiển máy thổi khí, máy khuấy, van và thiết bị decanter.
Lưu ý: Cấu hình có ngăn selector như C-TECH hoặc CASS/CAST là đặc điểm của một số biến thể SBR, không phải cấu tạo bắt buộc của mọi hệ thống SBR.
Cơ chế hoạt động của công nghệ xử lý nước thải SBR
Một chu kỳ SBR được lập trình theo từng giai đoạn. Một chu kỳ SBR đối với nước thải đô thị ở tải thông thường có thể khoảng 4 giờ, trong khi nước thải công nghiệp có thể kéo dài 4-24 giờ. Thời gian thực tế của từng pha cần được điều chỉnh theo đặc tính nước thải và tải trọng của hệ thống.
– Pha 1: Làm đầy
Nước thải được đưa vào bể đang chứa bùn hoạt tính từ mẻ trước.
Tùy thiết kế, pha Làm đầy có thể thực hiện ở trạng thái tĩnh, có khuấy hoặc có sục khí. Các chế độ này tạo ra những điều kiện khác nhau để hỗ trợ quá trình xử lý sinh học.
– Pha 2: Phản ứng
Đây là giai đoạn xử lý sinh học chính của SBR.
Trong điều kiện hiếu khí, vi sinh vật phân hủy các chất hữu cơ và thực hiện quá trình nitrat hóa. Khi cần xử lý tổng Nitơ, quá trình phản ứng có thể được lập trình xen kẽ giữa sục khí và khuấy không sục khí để tạo điều kiện cho quá trình khử nitrat.
Nhờ đó, SBR có thể thực hiện quá trình hiếu khí – thiếu khí trong cùng một bể.
Pha 3: Lắng
Ở pha Lắng, hệ thống sục khí và khuấy được dừng lại. Bùn hoạt tính lắng trong điều kiện tĩnh, tạo thành lớp bùn ở phía dưới và lớp nước trong ở phía trên.
Do quá trình lắng diễn ra ngay trong bể phản ứng nên SBR không cần bố trí một bể lắng thứ cấp riêng.
– Pha 4: Rút nước
Sau khi bùn lắng, lớp nước trong phía trên được rút ra khỏi bể.
Thiết bị rút nước cần được bố trí phù hợp để hạn chế cuốn bùn theo nước sau xử lý.
– Pha 5: Nghỉ
Bể tạm thời chờ chu kỳ tiếp theo. Đây cũng là thời điểm có thể thực hiện xả bùn dư tùy theo thiết kế và chế độ vận hành.
Một số tài liệu chỉ mô tả SBR gồm 4 pha vì pha Nghỉ có thể được rút ngắn gần bằng 0.
Công nghệ SBR xử lý Nitơ và Photpho như thế nào?
– Xử lý Nitơ
Trong giai đoạn hiếu khí, vi khuẩn nitrat hóa chuyển Amoni thành Nitrit và sau đó thành Nitrat.
Khi chuyển sang điều kiện thiếu khí, vi khuẩn khử nitrat sử dụng Nitrat và chuyển thành khí Nitơ. Việc luân phiên hai điều kiện này trong cùng một bể giúp SBR có khả năng xử lý tổng Nitơ.
Để xử lý Nitơ đạt yêu cầu, cần kiểm soát các yếu tố như:
- Thời gian thiếu khí.
- Nguồn carbon cho quá trình khử nitrat.
- Độ kiềm.
- Điều kiện DO trong giai đoạn thiếu khí.
- Tuổi bùn và khả năng duy trì quần thể vi sinh nitrat hóa.
– Xử lý Photpho
Khi pha Làm đầy được vận hành ở điều kiện thích hợp, vi khuẩn tích lũy Photpho (PAOs) có thể giải phóng Photpho. Sau đó, trong pha sục khí, nhóm vi khuẩn này hấp thu Photpho trở lại với lượng lớn hơn.
Photpho được đưa ra khỏi hệ thống chủ yếu thông qua lượng bùn dư được xả.
Ưu và nhược điểm của công nghệ SBR
– Ưu điểm
- Tiết kiệm diện tích: Không cần bố trí bể lắng thứ cấp riêng và hệ bơm tuần hoàn bùn.
- Có khả năng xử lý Nitơ và Photpho: Điều kiện vận hành có thể được thay đổi theo từng pha.
- Linh hoạt khi tải trọng thay đổi: Thời gian các pha có thể được điều chỉnh thông qua hệ thống điều khiển.
- Lắng tĩnh: Quá trình lắng diễn ra trong điều kiện không có dòng chảy vào – ra.
- Có thể kiểm soát bùn khó lắng: Thông qua chế độ làm đầy hoặc các cấu hình có selector.
– Nhược điểm
- Phụ thuộc vào hệ thống điều khiển tự động: Sự cố PLC, cảm biến hoặc van có thể ảnh hưởng đến toàn bộ chu kỳ.
- Yêu cầu bảo trì thiết bị: Hệ thống có nhiều van và thiết bị tự động.
- Có nguy cơ cuốn bùn hoặc bùn nổi: Nếu quá trình lắng và rút nước không được kiểm soát phù hợp.
- Thiết bị sục khí khó bảo trì: Do thường được đặt ngập dưới đáy bể.
- Yêu cầu giải pháp điều hòa hoặc nhiều bể: Đối với hệ SBR dòng vào gián đoạn, cần đảm bảo khả năng tiếp nhận nước thải liên tục.
So sánh công nghệ SBR với MBR, MBBR, AAO
Mỗi công nghệ có thế mạnh riêng; lựa chọn phụ thuộc đặc tính nước thải, diện tích, ngân sách và yêu cầu đầu ra.
| Tiêu chí | Công nghệ SBR | Công nghệ MBR | Công nghệ MBBR | Công nghệ AAO |
| Nguyên lý | Bùn hoạt tính xử lý theo mẻ, các pha diễn ra tuần tự trong 1 bể | Bùn hoạt tính lơ lửng kết hợp màng lọc (MF/UF) tách nước | Vi sinh bám dính trên giá thể chuyển động (biofilm) trong bể sục khí | Bùn hoạt tính qua 3 vùng nối tiếp: Kỵ khí → Thiếu khí → Hiếu khí |
| Diện tích xây dựng | Trung bình | Nhỏ nhất | Nhỏ gọn | Lớn (nhiều ngăn/bể) |
| Bể lắng thứ cấp | Không cần (lắng tại chỗ theo pha) | Không cần (màng thay thế) | Cần | Cần + tuần hoàn bùn |
| Chất lượng nước đầu ra | Tốt | Rất tốt (gần như loại hết chất hữu cơ, có thể tái sử dụng) | Tốt | Tốt |
| Xử lý Nitơ (N) | Tốt (linh hoạt tạo pha thiếu khí) | Tốt | Tốt (nitrat hóa; khử nitrat khi có vùng thiếu khí) | Rất tốt (khử N sinh học triệt để) |
| Xử lý Photpho (P) | Khá (bố trí pha kỵ khí) | Hạn chế (thường cần bổ sung) | Hạn chế (thường cần hỗ trợ hóa lý) | Tốt nhất (loại P sinh học ở vùng kỵ khí) |
| Khả năng chịu tải sốc | Khá (điều chỉnh chu trình) | Tốt | Rất tốt | Trung bình |
| Chi phí đầu tư | Trung bình | Cao | Trung bình | Trung bình – cao |
| Chi phí vận hành | Trung bình | Cao (năng lượng, vệ sinh và thay màng) | Trung bình | Trung bình |
| Vận hành và bảo trì | Cần hệ điều khiển tự động theo mẻ (PLC) | Phức tạp (kiểm soát tắc màng – bám cặn) | Đơn giản, không cần tuần hoàn bùn | Phức tạp (kiểm soát tuần hoàn và DO từng vùng) |
| Ứng dụng điển hình | Lưu lượng dao động, công suất vừa và nhỏ | Nơi cần chất lượng cao/tái sử dụng nước, quỹ đất hẹp | Nước thải sinh hoạt, y tế, thực phẩm, thủy sản; nâng cấp trạm cũ | Nước thải yêu cầu xử lý đồng thời N và P cao |
Ứng dụng của công nghệ SBR trong xử lý nước thải
Công nghệ SBR có thể được ứng dụng trong nhiều nhóm nước thải khác nhau, đặc biệt khi cần xử lý sinh học và có sự biến động về lưu lượng hoặc tải trọng.
Một số ứng dụng gồm:
- Nước thải sinh hoạt: Chung cư, khu dân cư, tòa nhà, khu du lịch.
- Nước thải y tế: Bệnh viện, phòng khám, đặc biệt tại các dự án có giới hạn về mặt bằng.
- Nước thải bia, nước giải khát, chế biến thực phẩm và thủy sản: Thường có tải hữu cơ cao và biến động theo ca sản xuất.
- Nước thải chăn nuôi: Có thể được bố trí sau hầm biogas để xử lý tiếp chất hữu cơ và Amoni còn lại.
- Khu công nghiệp quy mô vừa: Phù hợp với các dòng nước thải có thành phần thay đổi theo hoạt động sản xuất.
Tăng hiệu quả của công nghệ SBR trong xử lý nước thải
Hiệu quả của công nghệ SBR phụ thuộc lớn vào quần thể vi sinh trong bùn hoạt tính và khả năng duy trì điều kiện sinh học phù hợp qua từng pha vận hành. Đặc biệt, hệ vi sinh có thể bị suy yếu khi khởi động bể mới, xảy ra sốc tải hoặc nước thải chứa các yếu tố gây bất lợi cho vi sinh vật. Vì vậy, bên cạnh việc kiểm soát thiết bị và chu kỳ vận hành, có thể kết hợp giải pháp sinh học ứng dụng men vi sinh Microbe-Lift để hỗ trợ duy trì và phục hồi hệ vi sinh trong bể SBR.
Lợi ích khi kết hợp giải pháp sinh học của BIOGENCY vào công nghệ SBR trong xử lý nước thải:
- Rút ngắn thời gian khởi động, hỗ trợ hệ vi sinh nhanh chóng hình thành và ổn định trong bể.
- Tăng cường phân hủy chất hữu cơ, hỗ trợ kiểm soát BOD/COD và duy trì hiệu suất xử lý.
- Hỗ trợ xử lý Amoni và Nitơ tổng thông qua việc bổ sung nhóm vi khuẩn nitrat hóa phù hợp.
- Hỗ trợ phục hồi hệ vi sinh sau sốc tải, khi hiệu suất xử lý của bể SBR bị suy giảm.
- Duy trì quần thể vi sinh nitrat hóa, đặc biệt quan trọng đối với các hệ thống có yêu cầu xử lý Amoni và tổng Nitơ.
Giải pháp sinh học trong xử lý nước thải của BIOGENCY ứng dụng các dòng men vi sinh Microbe-Lift phù hợp với từng mục tiêu xử lý. BIOGENCY đồng hành cùng doanh nghiệp trong việc đánh giá tình trạng hệ thống, xác định nhu cầu bổ sung vi sinh và lựa chọn dòng sản phẩm phù hợp với đặc tính nước thải và tình trạng vận hành thực tế của bể SBR.
Liên hệ BIOGENCY qua HOTLINE 0909 538 514 để được kỹ sư tư vấn giải pháp phù hợp cho hệ thống ứng dụng công nghệ SBR của bạn.
